Sai come un anello di maniche da contatto a quattro punti può ottenere una rotazione di precisione ad alto carico?

Con il continuo aggiornamento delle moderne attrezzature industriali, i requisiti di prestazione per i componenti meccanici stanno diventando sempre più alti. Soprattutto nei campi di macchinari ingegneristici, generazione di energia eolica, attrezzature mediche e aerospaziale, il sistema di slewing non deve solo resistere a carichi estremamente elevati, ma anche garantire un'accuratezza di rotazione estremamente elevata. Come mantenere una rotazione precisa in condizioni di carico elevato è diventato un problema fondamentale di preoccupazione nel settore.
Come componente di slewing ad alte prestazioni, l'anello alette da contatto a quattro punti è diventato gradualmente la chiave per risolvere questo problema grazie al suo design strutturale unico e alle prestazioni eccellenti. Con la sua "distribuzione meccanica precisa" e la "progettazione strutturale compatta", raggiunge una precisione di rotazione estremamente elevata garantendo al contempo una capacità di cuscinetto del carico, diventando un'arma segreta indispensabile per le attrezzature meccaniche di fascia alta.

1. Qual è il anello a quattro punti a contatto ?
1.1. Analisi del concetto di base
Il cuscinetto a spalline è un dispositivo meccanico ampiamente utilizzato nell'apparecchiatura che richiede supporto di rotazione e trasmissione del carico. Di solito è composto da un anello interno, un anello esterno e un elemento rotolante, che svolge il ruolo di supportare la parte rotante e trasmettere il carico. La caratteristica del core dell'anello a manicotto a contatto a quattro punti è la disposizione unica degli elementi di rotolamento "a quattro punti".

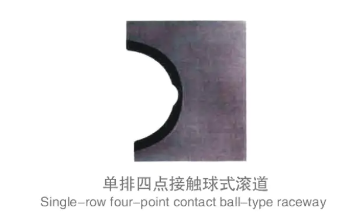

Il cosiddetto "contatto a quattro punti" indica che una singola fila di sfere in acciaio contatta la scanalatura in quattro punti rispettivamente sugli anelli interni ed esterni. Questo design consente a ciascun elemento di rotolamento di sostenere contemporaneamente la pressione di due punti dagli anelli interni ed esterni, per un totale di quattro punti di contatto. Questa struttura ottimizza la distribuzione del carico e migliora la capacità di portamento del carico e la stabilità rotazionale.
1.2. Differenze tra il contatto a quattro punti e le strutture tradizionali
I cuscinetti tradizionali di splewing utilizzano principalmente strutture di contatto a tre o multipunti. Sebbene possano sopportare un certo carico, sono complessi nella struttura e difficili da produrre. Inoltre, a causa di diversi punti di contatto, la distribuzione meccanica non è uniforme, il che può facilmente causare la concentrazione di stress locale.
Al contrario, la struttura di contatto a quattro punti raggiunge l'effetto dell'ottimizzazione della distribuzione del carico riducendo il numero di punti di contatto. Il design di una singola fila di sfere in acciaio non solo semplifica la struttura, ma riduce anche l'altezza complessiva dei componenti, facilitando la progettazione compatta dell'attrezzatura. Allo stesso tempo, il contatto a quattro punti consente al cuscinetto alena di resistere alla forza assiale, alla forza radiale e al momento di ribaltamento e ha una capacità di carico multifunzionale.
1.3. Design multifunzionale
L'anello di slewing a quattro punti di contatto integra più requisiti meccanici. Il suo design può non solo resistere alla pressione assiale fino a più tonnellate, ma anche disperdere efficacemente carichi radiali e ribaltare i momenti, garantendo che l'attrezzatura possa ancora mantenere un funzionamento stabile ed efficiente in condizioni di lavoro complesse.
Questo concetto di progettazione multifunzionale portano a carico lo rende un nucleo rotante indispensabile in vari macchinari su larga scala e apparecchiature di precisione e un ponte che collega potenza e movimento.

2. In che modo il design strutturale ottiene un cuscinetto ad alto carico?
2.1. Il meccanismo di forza di sfere e scanalature in acciaio a fila singola
Il nucleo di forza dell'anello di slewing a quattro punti si trova nel metodo di contatto "a quattro punti" tra le sfere in acciaio a fila singola e le scanalature dell'anello interno ed esterno. Ogni sfera in acciaio è distribuita uniformemente attorno al cuscinetto a rotelle e i suoi punti di contatto con gli anelli interni ed esterni formano una struttura di forza stabile.
Il più grande vantaggio di questo meccanismo di forza è che il carico complesso è uniformemente distribuito a ciascun elemento di rotolamento, evitando danni alla fatica causati da una forza locale eccessiva. Le sfere in acciaio formano un percorso di trasferimento di carico relativamente rigido attraverso quattro punti di contatto, migliorando efficacemente il limite di carico.
2.2. Tecnologia di selezione e lavorazione dei materiali
La realizzazione di un'elevata capacità di carico è inseparabile dall'ottimizzazione dei materiali per cuscinetti a luci. L'acciaio in lega ad alta resistenza viene solitamente utilizzato come materiale principale e subisce un trattamento termico speciale per migliorare la sua durezza e resistenza alla fatica. Il processo di trattamento termico garantisce che la distribuzione della durezza della sfera in acciaio e della superficie della scanalatura sia uniforme, prevenendo l'usura precoce a causa di un'esalto locale.
La lavorazione di precisione è anche una parte importante per garantire prestazioni. La lavorazione della scanalatura deve soddisfare gli standard di rotondità e rugosità superficiale estremamente elevati per garantire la perfetta vestibilità tra la sfera in acciaio e la scanalatura e ridurre l'usura di micro-mozione.
2.3. Ottimizza la struttura di lubrificazione e sigillazione
La progettazione del sistema di lubrificazione ha un grande impatto sulla vita e sulle prestazioni dell'anello a slewing a quattro punti. Il grasso lubrificante ragionevole può ridurre efficacemente il coefficiente di attrito, ridurre l'usura e il calore e migliorare l'efficienza di rotazione.
Allo stesso tempo, l'ottimizzazione della struttura di tenuta impedisce la polvere, l'umidità e altri contaminanti di entrare nell'interno, prevenendo il deterioramento del grasso lubrificante e l'usura aggravata. I sigilli ad alte prestazioni possono mantenere l'aria ermetica in vari ambienti difficili ed estendere il ciclo di manutenzione dell'attrezzatura.

3. Come ottenere un controllo di rotazione preciso?
3.1. Controllo della precisione geometrica e gestione degli errori di produzione
La base di una rotazione precisa è il controllo di precisione geometrica ad alto livello. Durante il processo di fabbricazione dell'anello ara contatto a quattro punti, la rotondità degli anelli interni ed esterni, la forma della pista e le tolleranze dimensionali delle sfere in acciaio devono essere strettamente controllate.
Il runout assiale e radiale sono parametri chiave che influenzano l'accuratezza della rotazione. Attraverso una misurazione e una regolazione precise, l'errore di runout può essere controllato a livello di micron per garantire che la parte rotante sia stabile e priva di jitter.
3.2. Ottimizzazione della resistenza all'attrito e alla rotazione
L'attrito durante la rotazione è un fattore importante che influenza l'efficienza e l'accuratezza. Le tecnologie di trattamento superficiale come il nitrisione e la spruzzatura vengono applicate sulla superficie delle sfere e delle scanalature in acciaio, che possono ridurre significativamente il coefficiente di attrito.
La selezione e il mantenimento dei lubrificanti sono ugualmente importanti. Il grasso lubrificante di alta qualità non solo riduce l'usura, ma riduce anche la perdita di energia, garantendo la morbidezza e la sensibilità di risposta della rotazione.
3.3. Requisiti tecnici per la corrispondenza dell'installazione
La qualità dell'installazione è direttamente correlata all'accuratezza della rotazione. La superficie dell'assemblaggio deve avere pianta e verticalità estremamente elevate e il precarico del bullone deve essere uniforme e soddisfare gli standard per prevenire la deformazione e l'allentamento.
Il design ragionevole della tolleranza corrispondente garantisce l'adattamento perfetto tra l'anello della lucentezza di contatto a quattro punti e altre parti dell'attrezzatura, evitando lacune e scuotimento durante il funzionamento e garantendo le prestazioni complessive dell'attrezzatura.

4. Prestazioni effettive nelle aree di applicazione chiave
4.1. Campo di macchinari ingegneristici
I cuscinetti per le pile a quattro punti sono ampiamente utilizzati in macchinari pesanti come gru a torre ed escavatori. Assicurano ancora che la stabilità delle luci dell'attrezzatura sotto carichi elevati, impatti dinamici e condizioni di lavoro complesse.
Soprattutto nella piattaforma di slewing della gru, la struttura di contatto a quattro punti può resistere efficacemente al momento di ribaltamento e al carico di impatto, garantendo la sicurezza e l'affidabilità dell'operazione di sollevamento.
4.2. Performance ad alta affidabilità nei sistemi di energia eolica
Il sistema di imbardata di attrezzatura per la generazione di energia eolica deve regolare frequentemente la direzione e portare carichi enormi e variabili. Con la sua elevata capacità di carico e una precisa capacità di slewing, l'anello alette a contatto a quattro punti garantisce la stabilità della turbina eolica durante il funzionamento a lungo termine.
Inoltre, le sue eccellenti prestazioni di tenuta e la resistenza alle intemperie assicurano che l'attrezzatura possa adattarsi al complesso ambiente climatico esterno, ridurre la frequenza di manutenzione e ridurre i costi operativi.
4.3. Requisiti di precisione negli scenari medici e di automazione
Le moderne attrezzature mediche come scanner TC e bracci robot richiedono una precisione di rotazione estremamente elevata e stabilità delle parti rotanti. La risposta di rotazione e micro-movimento ad alta precisione dell'anello a manicotto a contatto a quattro punti lo rendono una scelta ideale per le attrezzature mediche e l'automazione industriale.
Il controllo del posizionamento e della rotazione dell'attrezzatura a livello di micron garantisce una produzione di imaging medico di alta qualità e produzione automatizzata.
4.4. Applicazioni aerospaziali e militari
Le attrezzature aerospaziali e militari spesso lavorano in ambienti estremi. L'anello di slewing a quattro punti di contatto soddisfa i requisiti rigorosi di resistenza alla temperatura, resistenza alle vibrazioni e un elevato fattore di sicurezza con la sua forte stabilità strutturale e le proprietà del materiale.
La sua rotazione ad alta precisione garantisce che attrezzature come piattaforme di lancio missilistiche e giradischi radar possano spostarsi accuratamente in ambienti ad alta pressione, garantendo l'affidabilità e la sicurezza dell'esecuzione della missione delle attrezzature.

5. In che modo l'anello di slewing a quattro punti di contatto diventa il nucleo delle prestazioni?
L'anello di lucentezza a contatto a quattro punti raggiunge una combinazione perfetta di carico elevato e rotazione ad alta precisione con il suo design strutturale unico, i materiali preferiti e la squisita tecnologia di produzione. Non può solo resistere all'impatto delle forze multidirezionali in condizioni di carico complesse, ma anche garantire una rotazione stabile e regolare.
In molti settori di fascia alta come macchinari ingegneristici, energia eolica, cure mediche e aerospaziale, l'anello a slewing a quattro punti è diventato una componente chiave per migliorare le prestazioni e l'affidabilità delle attrezzature. Con le sue prestazioni stabili, precise ed efficienti, sta spingendo l'industria manifatturiera meccanica a un livello superiore.
In futuro, con il continuo avanzamento della produzione intelligente e dell'industria verde, l'anello a slewing a quattro punti continuerà a svolgere un ruolo importante, portando più innovazioni e scoperte ai sistemi di slewing meccanico e contribuendo a ottenere un controllo del movimento meccanico più efficiente e preciso.
