Cuscinetti a sfere a contatto obliquo per riduttori RV

I cuscinetti a sfere a contatto obliquo per riduttori RV sono generalmente progettati con dimensioni non standard. Sono costituiti da un anello esterno, un anello interno, una gabbia integrale e un set di sfere di precisione in acciaio, con un angolo di contatto di 40°. Questi cuscinetti possono sopportare contemporaneamente carichi radiali e carichi assiali in una direzione e possono anche supportare carichi assiali puri in un'unica direzione. Sono comunemente usati in coppia in una disposizione back-to-back.

Con una sezione trasversale compatta, questi cuscinetti aiutano a ridurre lo spazio di installazione delle apparecchiature principali. La gabbia è realizzata in tecnopolimero rinforzato con fibra di vetro, che riduce significativamente il peso complessivo migliorando al tempo stesso la robustezza e la resistenza alla temperatura operativa (la gabbia può resistere a temperature fino a 120°C). Questi cuscinetti vengono utilizzati principalmente nelle principali posizioni di supporto dei riduttori camper.

Precauzioni
Prima dell'installazione, pulire accuratamente l'alloggiamento del cuscinetto, l'albero e gli altri componenti accoppiati per rimuovere olio, contaminanti e detriti. Assicurarsi che non siano presenti sbavature o spigoli vivi. Verificare che le tolleranze di adattamento tra il foro dell'alloggiamento e il diametro esterno del cuscinetto, nonché tra il perno dell'albero e il diametro interno del cuscinetto, soddisfino i requisiti specificati.

Quando si installa l'anello interno, assicurarsi che non venga applicata alcuna forza agli elementi volventi. Colpire delicatamente la superficie terminale dell'anello interno con un martello di plastica finché il contatto completo tra l'anello interno e la superficie di accoppiamento non viene confermato dal suono. L'anello esterno deve essere installato seguendo la stessa procedura.

I cuscinetti a sfere a contatto obliquo per riduttori RV devono essere installati in coppia. Durante il montaggio il precarico deve essere opportunamente regolato. Un precarico adeguato garantisce una rigidità ottimale dopo l'installazione, consentendo ai cuscinetti di resistere a carichi assiali bidirezionali, carichi radiali e momenti di ribaltamento.

+86-513-80311111 / +86-13739151958 [email protected]

Contattaci

Precedente: Cuscinetti Flessibili per Riduttori Armonici Successivo:Nessun articolo successivo

Parametro
Dimensioni
Ottieni un preventivo gratuito

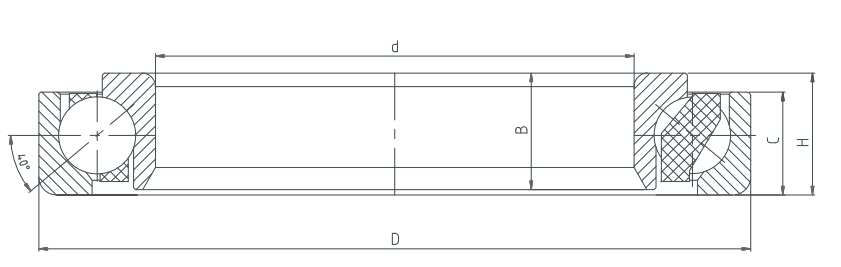

Modello di cuscinetto	Dimensioni esterne fondamentali						Carico nominale di base
	d	D	B	C	H	Cr		Cor
	Unità: mm					KN		KN
RV-20E	φ89	φ114	10	9	13	14.6		26.2
RV40E	φ115	φ145	15	11	15	27		33
RV-80E	φ131	φ165	13	11	15	29		55
RV-110E	φ145	φ175	15	15	16	39.4		51.2
RV-160E	φ168	φ205	19	15.4	20	49		94
RV-320E	φ200	φ250	23	20.5	24	83.9		115.8
RV-450E	φ230	φ290	25	19.5	26	103.2		150.3
RV-10C	φ97	φ120	13	12	13	22.7		26
RV-50C	φ159	φ191	16.4	12.4	16	36.2		50.9
RV-120C	φ182	φ214	17	15	17	40		58
RV-320CA	φ320	φ383	29.8	22.7	30	130.8		219.8
