Cuscinetti Flessibili per Riduttori Armonici

I cuscinetti flessibili HYR sono progettati per resistere a sollecitazioni alternate di flessione e torsione. La loro struttura a pareti sottili consente una deformazione elastica periodica quando accoppiata alla camma. Sono realizzati utilizzando acciaio per cuscinetti al cromo di alta qualità ad alto contenuto di carbonio per gli anelli interni ed esterni e per gli elementi volventi e sono dotati di una gabbia in nylon monopezzo.

Questi cuscinetti sono utilizzati specificamente nel generatore di onde dei riduttori di armoniche e offrono alta precisione, elevata capacità di carico, elevata capacità di coppia e dimensioni compatte.

+86-513-80311111 / +86-13739151958 [email protected]

Contattaci

Precedente: Cuscinetti a rulli incrociati serie SHG (SHF) per riduttori armonici Successivo:Cuscinetti a sfere a contatto obliquo per riduttori RV

Parametro

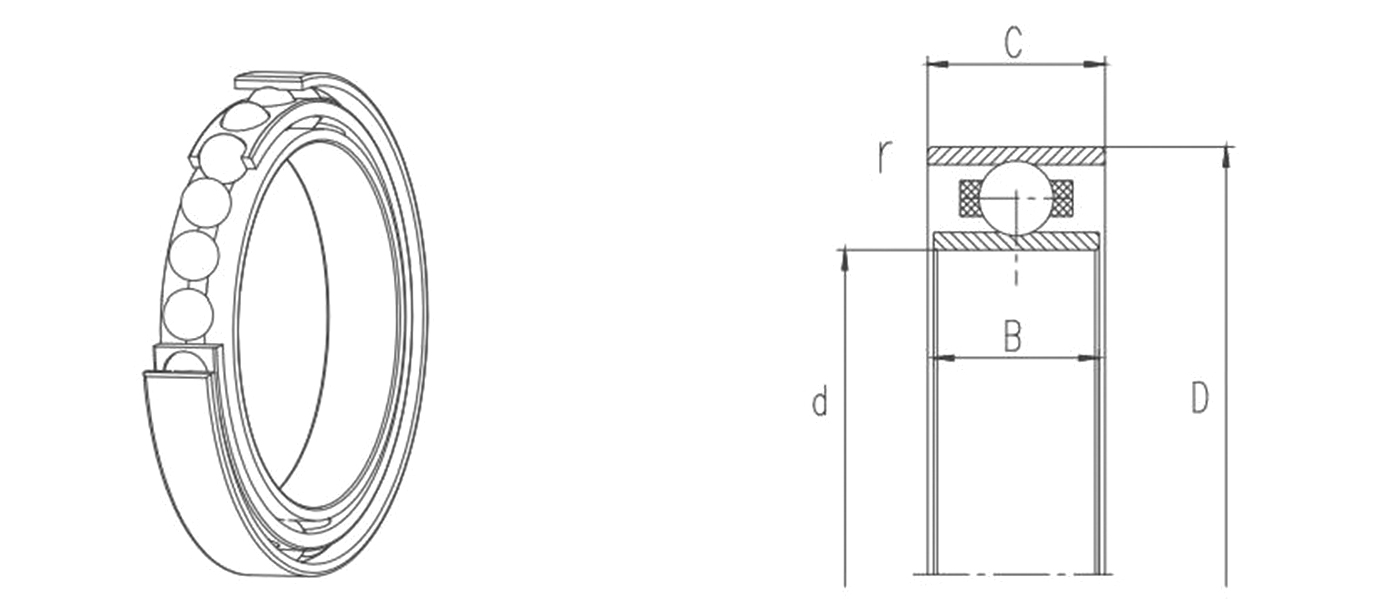

Dimensioni
Ottieni un preventivo gratuito

Modello di cuscinetto	Dimensioni esterne fondamentali					Valore nominale
Modello di cuscinetto	d	D	B	C	r	Massima deformazione radiale	Velocità di ingresso (giri/min)	peso (g)
NOLEGGIO-14	φ25.07	φ33.896	6.35	6.095	0.3	0.8	3000	10
HYR-14D	φ25.07	φ33.796	4	4	0.3	0.8	3000	8
NOLEGGIO-17	φ30,3	φ41.722	6.68	6.16	0.3	0.9	3000	15
HYR-17D	φ30,3	φ41.722	4.6	4.6	0.3	0.9	3000	13
HYR-20	φ35,56	φ49.068	8.13	7.24	0.3	1.0	3000	30
HYR-20D	φ35,56	φ49.068	5.2	5.2	0.3	1.0	3000	25
NOLEGGIO-25	φ45.212	φ61.334	6.35	9.015	0.3	1.0	3000	40
HYR-25D	φ45.212	φ61.134	6.35	6.35	0.3	1.0	3000	32
NOLEGGIO-32	φ58.928	φ79.748	8.64	11.81	0.3	1.2	3000	105
HYR-32D	φ58.932	φ79,56	8.64	8.64	0.3	1.2	3000	95
HYR-40	φ71.12	φ98.171	10.29	14.475	0.6	1.5	3000	209
NOLEGGIO-50	φ88,9	φ122.707	12.7	18.085	1	2.0	3000	415
NOLEGGIO-65	φ117.856	φ159.312	15.88	23.495	1	2.0	3000	760
