I cuscinetti a rulli incrociati per riduttori armonici possono essere classificati in due tipi strutturali principali in base alla loro applicazione: anello esterno diviso con anello interno integrato e anelli esterni ed interni integrati. Gli elementi volventi sono rulli cilindrici disposti perpendicolari tra loro a 90° all'interno di piste a forma di V. Questo design consente al cuscinetto di sopportare contemporaneamente carichi in tutte le direzioni, compresi carichi assiali, carichi radiali e momenti ribaltanti. Il cuscinetto è caratterizzato da alta precisione, elevata rigidità, basso attrito e capacità di carico combinata.
Sia l'anello esterno che l'anello interno di questo cuscinetto sono progettati come strutture integrate. Durante l'installazione, le prestazioni vengono influenzate minimamente, consentendo di mantenere una precisione di rotazione e una coppia stabili. Viene utilizzato principalmente nella sezione di uscita dei riduttori serie SHG e SHF.
Precauzioni
Prima dell'installazione, pulire accuratamente l'alloggiamento del cuscinetto, l'albero e gli altri componenti accoppiati per rimuovere olio, contaminanti e detriti. Assicurarsi che non siano presenti sbavature o spigoli vivi. Verificare che le tolleranze di montaggio tra il foro dell'alloggiamento e il diametro esterno del cuscinetto, nonché tra il perno dell'albero e il diametro interno del cuscinetto, soddisfino i requisiti specificati.
Quando si serrano i bulloni di montaggio, il processo di fissaggio deve essere eseguito gradualmente in 3 o 4 fasi, dal serraggio parziale al serraggio completo. Seguire una sequenza diagonale (schema incrociato) e ripetere il processo di serraggio. La coppia di serraggio dei bulloni può essere determinata facendo riferimento ai valori di coppia consigliati per i bulloni di montaggio dei cuscinetti a rulli incrociati nella tabella seguente.

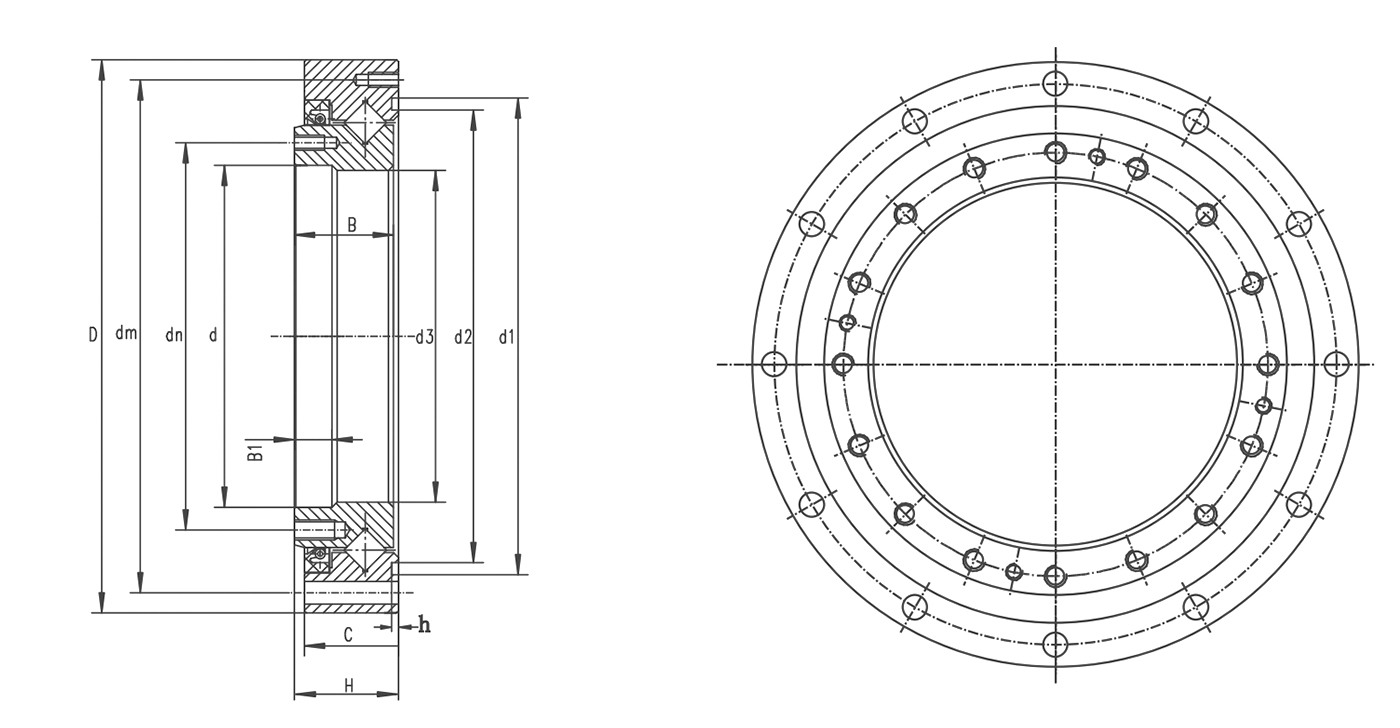

| Modello di cuscinetto | Dimensioni esterne fondamentali | Fori di montaggio dell'anello esterno | Fori di montaggio dell'anello interno | Carico nominale di base | Peso del prodotto kg | ||||||||||||||
| d | d3 | D | H | C | B | B1 | d1 | d2 | h | dm | Misura del foro di montaggio 1 | Misura del foro di montaggio 2 (Lato opposto del sigillo) | d.n | Dimensioni del foro di montaggio (Anteriore sigillato) | Dimensioni del foro di montaggio (Anteriore sigillato) | Cr | Cor | ||
| Unità: mm | KN | ||||||||||||||||||
| SHG(SHF)-14 | φ38 | φ36 | φ70 | 15.1 | 14.1 | 14.6 | 5 | φ57 | φ53 | 1.2 | φ64 | 8-φ3,5 | 2-M3 (profondità seta 8) | φ44 | 12-M3 (profondità seta 6) | / | 5.8 | 8.6 | 0.25 |
| SHG(SHF)-17 | φ47 | φ44.1 | φ80 | 17 | 16 | 16.4 | 6.5 | φ68.1 | φ64.1 | 1.2 | φ74 | 12-φ3,5 | 4-M3 (profondità seta 8) | φ54 | 20-M3 (profondità seta 6) | / | 10.4 | 16.3 | 0.35 |
| SHG(SHF)-20 | φ54 | / | φ90 | 18.5 | 17.5 | 17.5 | / | f78 | φ72,6 | 1.6 | φ84 | 12-φ3,5 | 4-M3 (profondità seta 6) | φ62 | 16-M3 (profondità seta 6) | 4-M3 (profondità seta 6) | 14.6 | 22 | 0.5 |
| SHG(SHF)-25 | φ67 | φ65 | φ110 | 20.7 | 18.7 | 19.7 | 7.5 | φ94,8 | φ90 | 1.45 | φ102 | 12-φ4,5 | 4-M3 (profondità seta 6) | f77 | 16-M4 (profondità seta 8) | 4-M3 (profondità seta 6) | 21.8 | 35.8 | 0.8 |
| SHG(SHF)-32 | f88 | φ84 | φ142 | 24.4 | 23.4 | 23.4 | 8 | φ123 | φ117,6 | 1.6 | φ132 | 12-φ5,5 | 4-M4 (profondità seta 8) | φ100 | 16-M5 (profondità seta 8) | 4-M4 (profondità seta 8) | 38.2 | 65.4 | 1.65 |
| SHG(SHF)-40 | φ108 | φ106 | φ170 | 30 | 29 | 28.5 | 9.5 | φ148 | φ142,6 | 1.55 | φ158 | 12-φ6,6 | 6-M4 (profondità seta 9) | φ122 | 16-M6 (profondità seta 10) | 4-M5 (profondità seta 10) | 43.3 | 81.6 | 2.8 |
| SHG(SHF)-45 | φ120 | φ118 | φ190 | 33 | 32 | 34.5 | 10 | φ170 | φ164 | 1.55 | φ180 | 18-φ6,6 | 6-M4 (profondità seta 8) | φ140 | 12-M8 (profondità seta 10) | 4-M5 (profondità seta 8) | 77.6 | 135 | 4.3 |
| SHG(SHF)-50 | φ135 | φ129 | φ214 | 36 | 34 | 34.5 | / | φ188 | φ182,6 | 1.6 | φ200 | 12-φ9 | 6-M5 (profondità seta 12) | φ154 | 16-M8 (profondità seta 12) | 8-M5 (profondità seta 10) | 81.6 | 149 | 5 |
