I cuscinetti a rulli incrociati per riduttori armonici possono essere classificati in due tipi strutturali principali in base alla loro applicazione: anello esterno diviso con anello interno integrato e anelli esterni ed interni integrati. Gli elementi volventi sono rulli cilindrici disposti perpendicolari tra loro a 90° all'interno di piste a forma di V. Questo design consente al cuscinetto di sopportare contemporaneamente carichi in tutte le direzioni, compresi carichi assiali, carichi radiali e momenti ribaltanti. Il cuscinetto è caratterizzato da alta precisione, elevata rigidità, basso attrito e capacità di carico combinata.
Il tipo CSD presenta un anello esterno integrato e un anello interno integrato. Le sue dimensioni del diametro esterno sono le stesse del tipo CSF, offrendo allo stesso tempo una rigidità maggiore rispetto ai cuscinetti CSF. Viene utilizzato principalmente nella sezione di uscita dei riduttori della serie CSD.
Precauzioni
Prima dell'installazione, pulire accuratamente l'alloggiamento del cuscinetto, l'albero e gli altri componenti accoppiati per rimuovere olio, contaminanti e detriti. Assicurarsi che non siano presenti sbavature o spigoli vivi. Verificare che le tolleranze di montaggio tra il foro dell'alloggiamento e il diametro esterno del cuscinetto, nonché tra il perno dell'albero e il diametro interno del cuscinetto, soddisfino i requisiti specificati.
Quando si serrano i bulloni di montaggio, il processo di fissaggio deve essere eseguito gradualmente in 3 o 4 fasi, dal serraggio parziale al serraggio completo. Seguire una sequenza diagonale (schema incrociato) e ripetere il processo di serraggio. La coppia di serraggio dei bulloni può essere determinata facendo riferimento ai valori di coppia consigliati per i bulloni di montaggio dei cuscinetti a rulli incrociati nella tabella seguente.

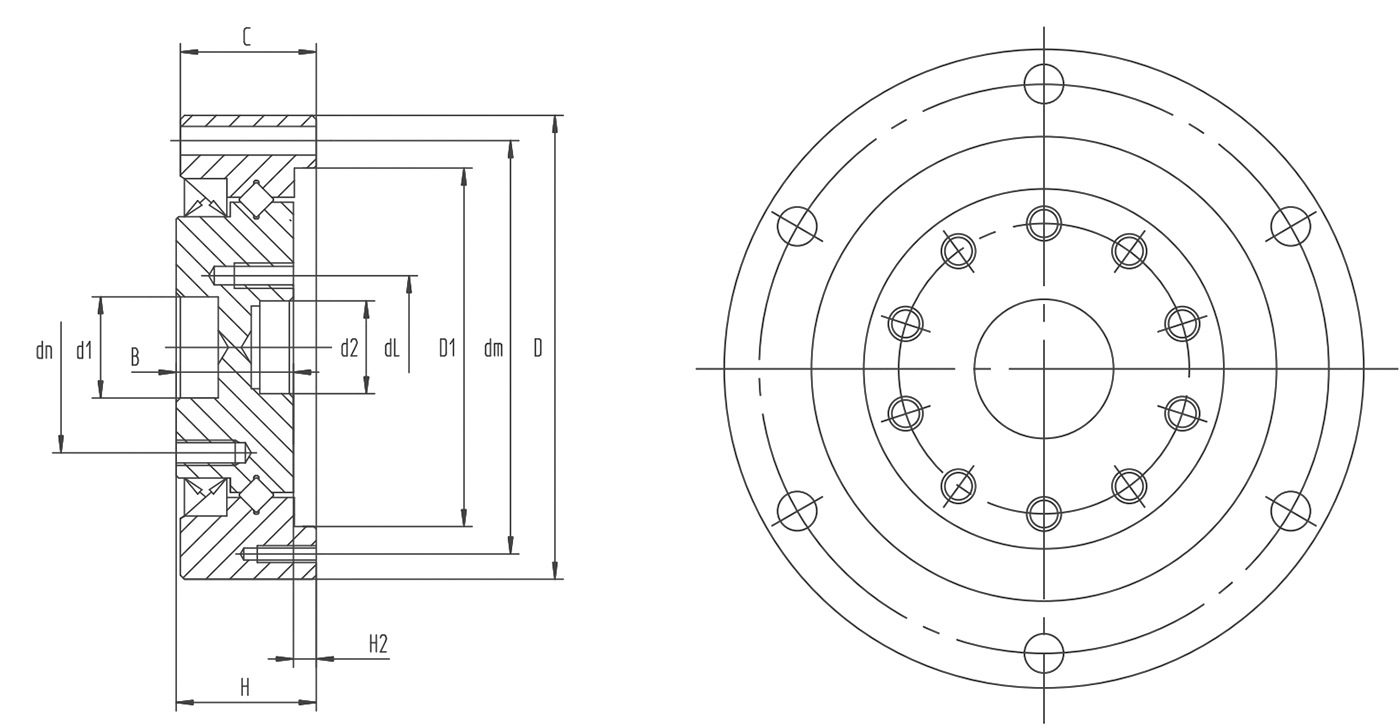

| Modello di cuscinetto | Dimensioni esterne fondamentali | Fori di montaggio dell'anello esterno | Fori di montaggio dell'anello interno | Carico nominale di base | Peso del prodotto kg | |||||||||||||
| d1 | d2 | D | H | C | B | H2 | D1 | dm | Misura del foro di montaggio 1 | Misura del foro di montaggio 2 (Lato opposto del sigillo) | d.n | Misura del foro di montaggio 1 (Anteriore sigillato) | dL | Misura del foro di montaggio 2 (Lato opposto del sigillo) | Cr | Cor | ||
| Unità: mm | KN | |||||||||||||||||
| CSD-14 | φ12 | φ11 | φ55 | 16.6 | 16.1 | 13.9 | 2.7 | φ42,5 | f49 | 6-φ3,5 | 3-M2 (profondità seta 5) | φ25 | 10-M3 (profondità seta 7) | φ17 | 6-M3 (profondità seta 7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | φ14 | φ11 | φ62 | 16.6 | 16.1 | 13.9 | 2.7 | φ49,7 | φ56 | 10-φ3,5 | 5-M2 (profondità seta 5) | φ27 | 8-M5 (profondità seta 8) | φ19,5 | 8-M4 (profondità seta 8) | 5.3 | 7.5 | 0.3 |
| CSD-20 | φ18 | φ16 | φ70 | 18.3 | 17.8 | 15.6 | 2.7 | φ57 | φ64 | 12-φ3,5 | 4-M2 (profondità seta 5) | φ34 | 8-M6 (profondità seta 9) | φ24 | 8-M4 (profondità seta 8) | 5.8 | 9 | 0.42 |
| CSD-25 | φ24 | φ20 | φ85 | 23.4 | 22.9 | 20 | 3.4 | φ73 | f79 | 18-φ3,5 | 6-M2 (profondità seta 5) | φ42 | 8-M8 (profondità seta 12) | φ30 | 8-M5 (profondità seta 9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | φ32 | φ30 | φ112 | 24.5 | 23.5 | 20.9 | 3.6 | φ95,3 | φ104 | 18-φ4,5 | 6-M3 (profondità seta 7) | φ57 | 10-M8 (profondità seta 12) | φ41 | 6-M6 (profondità seta 11) | 15 | 25 | 1.4 |
| CSD-40 | φ36 | φ32 | φ126 | 29.1 | 28.1 | 24.6 | 4.5 | φ109,6 | φ117,5 | 18-φ5,5 | 6-M3 (profondità seta 10) | φ72 | 10-M10 (profondità seta 15) | φ48 | 6-M8 (profondità seta 11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | φ48 | φ44 | φ157 | 34 | 33 | 29.4 | 4.6 | φ138 | φ147 | 22-φ6,6 | 4-M3 (profondità filo 10) | f88 | 10-M12 (profondità seta 18) | φ62 | 6-M10 (profondità seta 18) | 34.8 | 60.2 | 3.8 |
