Cuscinetti a rulli incrociati serie CSG (CSF) per riduttori armonici

I cuscinetti a rulli incrociati per riduttori armonici possono essere classificati in due tipi strutturali principali in base alla loro applicazione: anello esterno diviso con anello interno integrato e anelli esterni ed interni integrati. Gli elementi volventi sono rulli cilindrici disposti perpendicolari tra loro a 90° all'interno di piste a forma di V. Questo design consente al cuscinetto di sopportare contemporaneamente carichi in tutte le direzioni, compresi carichi assiali, carichi radiali e momenti ribaltanti. Il cuscinetto è caratterizzato da alta precisione, elevata rigidità, basso attrito e capacità di carico combinata.

Il tipo CSG (CSF) adotta un anello esterno diviso e un design dell'anello interno integrato. Non necessita di flangia o sede cuscinetto durante l'installazione e viene utilizzato principalmente nella sezione di uscita dei riduttori serie CSG e CSF.

Precauzioni
Prima dell'installazione, pulire accuratamente l'alloggiamento del cuscinetto, l'albero e gli altri componenti accoppiati per rimuovere olio, contaminanti e detriti. Assicurarsi che non siano presenti sbavature o spigoli vivi. Verificare che le tolleranze di montaggio tra il foro dell'alloggiamento e il diametro esterno del cuscinetto, nonché tra il perno dell'albero e il diametro interno del cuscinetto, soddisfino i requisiti specificati.

Quando si serrano i bulloni di montaggio, il processo di fissaggio deve essere eseguito gradualmente in 3 o 4 fasi, dal serraggio parziale al serraggio completo. Seguire una sequenza diagonale (schema incrociato) e ripetere il processo di serraggio. La coppia di serraggio dei bulloni può essere determinata facendo riferimento ai valori di coppia consigliati per i bulloni di montaggio dei cuscinetti a rulli incrociati nella tabella seguente.

+86-513-80311111 / +86-13739151958 [email protected]

Contattaci

Precedente: Nessun articolo precedente Successivo:Cuscinetti a Rulli Incrociati Serie CSD per Riduttori Armonici

Parametro

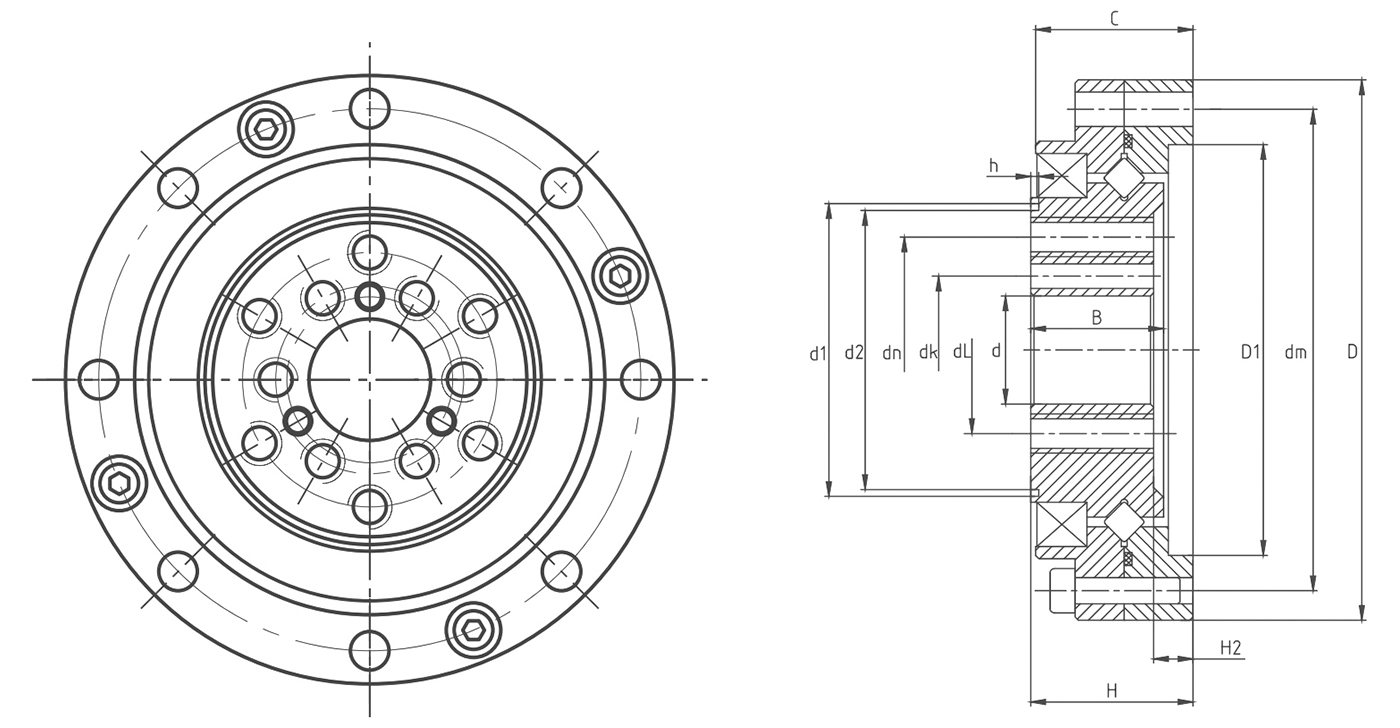

Dimensioni
Ottieni un preventivo gratuito

Modello di cuscinetto

Dimensioni esterne fondamentali

Fori di montaggio dell'anello esterno

Fori di montaggio dell'anello interno

Foro di posizionamento dell'anello interno

Carico nominale di base

Peso del prodotto

Dimensioni del foro di montaggio

d.n

Dimensioni del foro di montaggio

non so

Dimensioni del foro di montaggio

Cor

Unità: mm

CSG(CSF)-14

φ11

φ55

16.5

13.5

φ41,8

φ29,8

φ28.4

φ49

8-φ3,5

φ23

6-M4

φ17

6-M4

φ15

3-φ3

4.7

6.7

0.21

CSG(CSF)-14K3

φ11

φ55

16.5

13.5

φ41,8

φ29,8

φ28.4

φ49

8-φ3,5

φ23

6-M4

φ17

6-M4

φ15

3-φ2,5

4.7

6.7

0.21

CSG(CSF)-17

φ10

φ62

16.5

13.5

φ49

φ36

φ33,8

φ56

10-φ3,5

φ27

6-M5

φ19

6-M5

φ15

3-φ3

5.3

7.5

0.25

CSG(CSF)-20

φ14

φ70

16.5

13.5

4.5

φ56,5

φ42,8

φ40

φ64

12-φ3,5

φ32

8-M6

φ24

8-M5

φ19

4-φ3

5.8

9.0

0.3

CSG(CSF)-25

φ20

φ85

18.5

16.5

3.5

φ67

φ55,3

φ52,6

φ79

16-φ3,5

φ42

8-M8

φ30

8-M6

φ26

4-φ3

9.6

15.1

0.5

CSG(CSF)-32

φ26

φ112

22.5

21.5

4.5

φ90

φ74

φ68,6

φ104

16-φ4,5

φ55

8-M10

φ40

8-M8

φ34

4-φ5

1.1

CSG(CSF)-40

φ32(24)

φ126

22.5

21.5

4.5

φ105

φ86

φ81.2

φ117

20-φ4,5

φ68

8-M10

φ50

8-M10

φ42

4-φ5

21.3

36.5

1.5

CSG(CSF)-45

φ32(25)

φ147

φ121

φ103

φ97,6

φ137

16-φ5,5

φ82

8-M12

φ54

8-M12

φ60

4-φ5

42.6

2.3

CSG(CSF)-50

φ40(32)

φ157

φ131,6

φ108

φ102,6

φ147

16-φ5,5

φ84

8-M14

φ60

8-M14

φ50

4-φ5

34.8

60.2

CSG(CSF)-65

φ52(44)

φ210

φ176

φ138

φ132,6

φ198

20-φ6,6

φ110

8-M16

φ80

8-M16

φ64

4-φ6

55.6

103
